Государственный стандарт ГОСТ 33259-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2016 г. С тех пор, при проектировании объектов трубопроводного транспорта, технологических трубопроводов и др. объектов применяются положения «нового» нормативного документа.
ФЛАНЦЫ СТАЛЬНЫЕ ГОСТ 33259-2015 СООТВЕТСТВУЮТ МЕЖДУНАРОДНЫМ СТАНДАРТАМ
В этом ГОСТе учтены основные нормативные положения международных стандартов: ISO 7005-1:2011 «Фланцы трубопроводов. Часть 1. Стальные фланцы для промышленных трубопроводов и систем трубопроводов многоцелевого назначения» («Pipe flanges - Part 1: Steel flanges for industrial and general service piping systems», NEQ). ISO 7005-2:1988 «Фланцы металлические. Часть 2. Фланцы из литейного чугуна» («Metallic flanges - Part 2: Cast iron flanges», NEQ).
Стандарт разработан взамен ГОСТ 12815-80, ГОСТ 12816-80, ГОСТ 12817-80, ГОСТ 12818-80, ГОСТ 12819-80, ГОСТ 12820-80, ГОСТ 12821-80, ГОСТ 12822-80.
ТИПЫ ФЛАНЦЕВ ГОСТ 33259-2015
Тип 01 - Фланец плоский
Тип 02 - Фланец плоский свободный на приварном кольце
Тип 03 - Фланец плоский свободный на отбортовке
Тип 04 - Фланец плоский свободный на хомуте под приварку

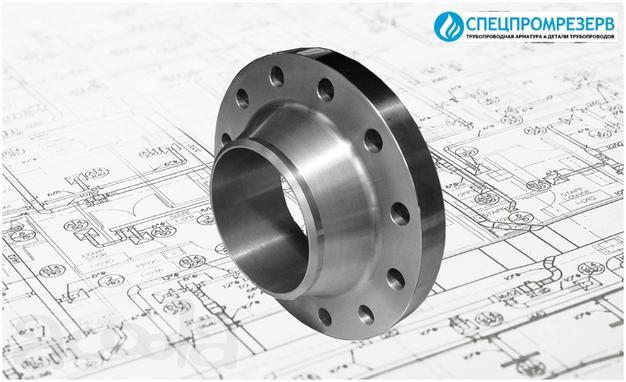

Тип 11 - Фланец стальной приварной встык
Тип 21 - Фланец корпуса арматуры
В ГОСТ 33259-2015 вводится понятие размерный ряд. Ряд 1 является предпочтительным и, как правило, полностью соответствует размерам замененных ГОСТ (в т.ч. 12820,12821).
ИСПОЛНЕНИЯ УПЛОТНИТЕЛЬНЫХ ПОВЕРХНОСТЕЙ ФЛАНЦЕВ ГОСТ 33259-2015
Исполнение А - плоскость
Исполнение В - соединительный выступ
Исполнение С, L - шип
Исполнение D, M - паз
Исполнение Е - выступ
Исполнение F - впадина
Исполнение J - под прокладку овального сечения
Исполнение К - под линзовую прокладку
Уплотнительные поверхности фланцев исполнений L и M применяют под использование фторопластовых прокладок.
Обозначение фланцы стальные ГОСТ 33259-2015 отличаются от привычных обозначений по ГОСТам 12820-12822-80. Так, в обозначении Фланец 500-10-01-1-В-Ст 25-I ГОСТ 33259 зашифровано следующее: Ду 500 мм, Ру 10 кгс/см2, тип фланца - 01 - фланец плоский, размерный ряд 1, уплотнительная поверхность - исполнение В - соединительный выступ, марка материала - сталь 25, I группа контроля.
В нашей компании Вы можете оформить запрос на поставку любых фланцев как по существующим отечественным и импортным стандартам, так и по схемам и чертежам, а так же, при необходимости и по отмененным ГОСТам, ОСТам и пр.
